انواع شوتینگ زباله

درباره سیستم شوتینگ در ساختمان چه میدانید؟ با مطالعه مقاله ی زیر اطلاعاتی در مورد انواع سیستم شوتینگ زباله را بدست می آورید. سیستم زباله امکان جمع آوری زباله در ساختمان بخصوص ساختمان های مسکونی بلند مرتبه و برج های تجاری-اداری، بیمارستان ها و هتل ها را فراهم می آورد و با توجه به نوع کاربری و محیطی که در آن نصب می شود به چند مدل تقسیم می شود.با توجه به اینکه بیرون ساختمان اجرا می شود و یا اینکه از آن برای جمع آوری زباله استفاده می شود و یا ملحفه کثیف و نخاله های ساختمانی، به چند مدل تقسیم می شود.

یکی از انواع سیستم شوتینگ، شوتینگ ملحفه می باشد که به منظور جمع آوری ملحفه و البسه کثیف در هتل های بزرگ و بیمارستان ها اجرا می شود.بدیهی است که از سیستمی شوتینگی که به عنوان جمع آوری زباله در ساختمان اجرا شود، سیستم شوتینگ زباله گفته می شود که ممکن است طراحی آن بگونه ای انجام شود که در هر طبقه و یا در هر واحد یک دریچه دریافت زباله تعبیه شود.

• کانال شوتینگ نخاله ساختمانی:

کانال شوتینگ نخاله ساختمانی در ساختمان های در حال ساخت و ساز به منظور جمع آوری سریع نخاله ساختمانی چند طبقه بطور همزمان می باشد که اغلب برای برج های بسیار کارآمد می باشد.

همانطور که گفته شد، سیستم شوتینگ زباله با توجه به محل اجرا به دو مدل داخلی و خارجی تقسیم می شود. به عبارتی اگر کانال شوتینگ در قسمت بیرونی ساختمان اجرا شود به آن شوتینگ خارجی گفته می شود و اگر در داخل ساختمان اجرا شود به آن شوتینگ داخلی می گویند.

نکته: از شوتینگ خارجی اغلب در ساختمان های قدیمی اجرا می شود که در حین ساخت فضایی برای آن در نظر گرفته نشده است.

مزایای اجرای شوت زباله

هدف سیستم شوت زباله انتقال ایمن زباله به محفظه زباله و حفظ خانه ها، ادارات، بیمارستان ها، هتل ها، و مراکز سازگار با محیط زیست از زباله ها و باکتری ها می باشد.

دستگاه شوت زباله در ساختمان های بلند (به طور عمده در خانه های آپارتمانی) برای دفع زباله ها به کار گرفته میشود. ذخیره زباله در ساختمان ها به خصوص در مناطق با آب و هوای گرم باعث ایجاد آلودگی میشود. سیستم شوتینگ زباله یک راه حل راحت، کارآمد وکم هزینه برای انتقال زباله ها به یک اتاق مرکزی و تمیز کردن واحدها می باشد.

شوتینگ ملحفه

شوتینگ ملحفه و البسته در اکثر هتل ها و بیمارستان های مدرن طراحی و اجرا شده است و سرعت نطافت اتاق ها را بالا می برد و همچنین باعث صرفه جویی در وقت و انرژی می شود.

ناودان های خشکشویی در هتل ها در هر طبقه قرار می گیرد تا امکان انتقال لباس ها و ملحفه های کثیف را به صورت صحیح و بدون نیاز به آسانسور و پله به خشکشویی هتل فراهم سازد. کانال های شوت باید طوری به هم متصل شوند که از هرگونه صدمه به موارد شوت شونده جلوگیری شود.

اجزای تشکیل دهنده سیستم شوتینگ

این سیستم از محور انتقال، محور تخلیه هوای اتاقک (ونت)، دریچه های بارگذاری، دستگاه تهویه، سیستم شستشو و مخزن تشکیل می شود.

• ناودان های شوت زباله از جنس استیل نوع 304 (فولاد ضد زنگ) در ضخامت های 0.7mm  تا 1.5mm
• لوله های ونت از ورق گالوانیزه با ضخامت 0.7 و به قطر 25cm تا 30cm جهت
• برای تخلیه هوای اتاقک مخزن از یک کلاهک مکانیکی یا یک دستگاه مکش الکتریکی استفاده میشود.
• سرعتگیر از ورق استیل نوع 304 با ضخامت 1.5mm تا 2mm ساخته می شود.

سیستم شوتینگ زباله به سیستمی گفته می‌شود که در آن نیازی نیست شما برای دفع زباله، خود به زحمت بیاندازید و فقط کافی است زباله خود را به دریچه‌ای که در ساختمان تعبیه شده پرتاب کنید.سال‌های زیادی نیست که استفاده از سیستم‌ شوتینگ زباله در بسیاری از ساختمان‌ها رایج شده و باید بگوییم که استفاده از این سیستم‌ها سابقه زیادی دارد.

سیستم‌های شوتینگ زباله قدیمی ساده بودند و از سه قسمت تشکیل می‌شدند:

• دریچه
• مجرای دفع زباله
• مخزن گردآوری زباله

استفاده از سیستم‌های قدیمی مشکلات و معضلات خود را داشت.

از مشکلات سیستم‌های قدیمی پرتاب زباله می‌توان به موارد زیر اشاره کرد:

• عدم امکان تمیز کردن سیستم
• وارد شدن بوی نامطبوع به فضای داخل ساختمان

اما امروزه با ساخت سیستم‌های زباله اجزای بیشتری به آن‌ها اضافه شده و مشکلات سیستم‌های قدیمی برطرف شده است.انواع شوتینگ زباله جدید به سیستم شستشوی خودکار، عایق صدا و سیستم تهویه مجهز هستند.

تمامی سیستم‌های شوتینگ زباله کارکردی مشابه با هم دارند و از سه قسمت اصلی تشکیل می‌شود:

• کانال شوت زباله
• دریچه شوت زباله
• کامپکتور زباله

پیاده سازی سیستم شوتینگ زباله

در پیاده سازی سیستم شوتینگ زباله قطر کانال اصلی شوت زباله به تعداد طبقات و فضای طراحی شده معماری بستگی دارد. معمولاً قطر کانال 50 تا 60 سانتی متر در نظر گرفته می شود.در کلیه طبقات ساختمان نیز کانال تقسیم کننده سه راهی با زاویه دقیق طراحی شده نصب می شود و دریچه شوتینگ نیز بر روی سه راهی تعبیه می گردد.

پس از ساخت سیستم تخلیه هوای اتاقک زباله، بر روی جداره بیرونی کانال های نصب شده نیز کاور صداگیر قرار می گیرد تا از انتقال صدا های ناشی از برخورد کیسه زباله به داخل ساختمان جلوگیری شود.

ساپورت ها هم از تسمه آهنی تولید شده و جهت نگهداری کانال های شوت زباله و تخلیه هوا به کار می روند. توجه داشته باشید که کلیه قسمت های دستگاه شوتینگ باید به صورت کامل نصب شود.

اجرای شوتینگ زباله با کیفیت بالا مستلزم طراحی دقیق و اصولی و استفاده از تجهیزات استاندارد است. در این شرایط دستگاه شوت زباله عملکرد بهتری دارد و در مدت زمان کوتاه به سرویس دوره ای نیز نیاز پیدا نمی کند.

مزایای شوتینگ زباله

• ایجاد رفاه و آسایش برای ساکنین برج‌ها و ساختمان‌های مسکونی چند طبقه
• بالابردن سطح بهداشت و نظافت ساختمان
• کاهش استهلاک آسانسور و کاهش مصرف برق، در نتیجه صرفه‌جویی در هزینه‌ها
• حذف حشرات موذی از ساختمان
• مدیریت زباله
• کمتر شدن نیاز به نیروی انسانی

معایب سیستم شوتینگ زباله

به وجود آمدن آلودگی صوتی در سیستم‌های قدیمی شوتینگ زباله

ایجاد بوی نامطبوع و ورود آن به فضای داخلی ساختمان در سیستم‎‌های قدیمی شوتینگ‌

اجزای تشکیل دهنده سیستم شوتینگ

انواع شوتینگ زباله از اجزای مختلفی تشکیل شده‌اند که عبارتند از:

۱- کانال اصلی شوت زباله

ارتفاع این کانال به تعداد طبقات و همچنین کاربری ساختمان بستگی دارد و دارای سطح مقطع استوانه‌ای است.

۲- کانال تقسیم کننده یا سه‌راهی

این سه راهی محل تماس میان کانال اصلی و دریچه شوت زباله است. زباله پس از خروج از محفظه دریچه شوت زباله از طریق این سه‌راهی وارد کانال اصلی‌ می‌شود.

۳- سیستم شستشو

در شستشوی خودکار سیستم‌های شوتینگ، نازل‌های خروج آب در قسمت‌های مختلف مسئول پاشش پرفشار آب هستند. برخی از سیستم‌های شستشو به فرچه و ابزار تمیزکنندگی مخصوص هم مجهزند.

۴- سرعت‌گیر

با بالا رفتن تعداد طبقات ساختمان و برای کاهش سرعت سقوط زباله از ارتفاع بالا اقدام به نصب سرعت‌گیر در بخش‌های مختلف کانال اصلی‌ می‌شود. سرعتگیر از پاره شدن کیسه‌های زباله هنگام رسیدن به مخزن جلوگیری می‌کند.

۵- دریچه شوت زباله

این دریچه به گونه‌ای است که کاربر با بازکردن آن با بوی بد کانال تماس نداشته باشد.هنگام بازکردن این دریچه مجرای ورودی به کانال اصلی بسته شده و فرد با یک محفظه کوچک مواجه است و زباله خود را در آن قرار می‌دهد.با بسته شدن دریچه زباله به صورت خودکار از این محفظه وارد کانال اصلی‌ می‌شود.

۶- دریچه انتهایی

این دریچه در قسمت انتهایی کانال اصلی است و با رسیدن زباله به آن به صورت خودکار باز و بسته‌ می‌شود. برای جلوگیری از انتشار بو و ورود حشرات، این دریچه باید به خوبی عایق‌کاری شود.

۷- سیستم تهویه

سیستم تهویه برای تخلیه هوای نامطبوع داخل مخزن و هدایت هوای داخل فضاهای مختلف سیستم شوتینگ به قسمت انتهایی کانال اصلی استفاده می‌شود.

۸- عایق صوتی

برای جلوگیری از انتشار صدای تخلیه زباله و برخورد آن با بخش‌های مختلف سیستم شوتینگ، یک پوشش عایق صوتی در جداره بیرونی سیستم نصب‌ می‌شود.

۹- مخزن زباله

این مخزن‌ها‌ برای گردآوری زباله مجهز به دستگاه‌های فشرده‌ساز یا کامپکتور هستند که حجم زباله‌ها را کاهش می‌دهند.  اگر سوالی دارید که در متن جواب آن را پیدا نکردید، در قسمت نظرات انتهای مقاله با کارشناسان شرکت پویان گسترش در میان بگذارید تا در کمترین زمان ممکن به پاسخ آن برسید.

انواع شوتینگ زباله از نظر موقعیت نصب

دسته‌بندی‌های مختلفی برای سیستم‌های شوتینگ زباله انجام شده است ولی به طور کلی از نظر موقعیت نصب و قرارگیری آن‌ها‌، این سیستم‌ها به دو دسته کلی زیر تقسیم می‌شوند:

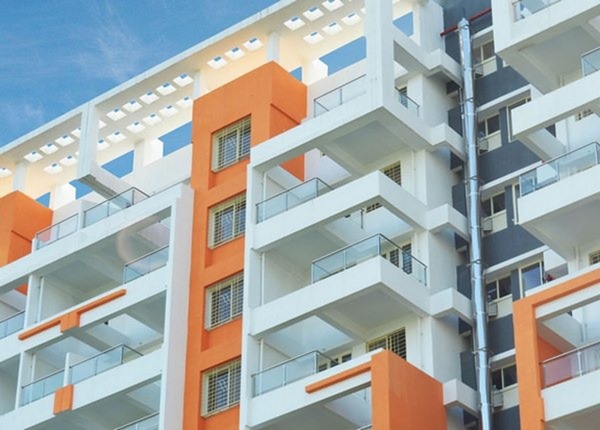

شوتینگ خارجی

این نوع شوتینگ معمولا زمانی مورد استفاده قرار می‌گیرد که ساخت ساختمان به اتمام رسیده و پس از آن تصمیم به احداث سیستم شوتینگ می گیرند.به خاطر اینکه محل مشخصی برای شوتینگ در نظر گرفته نشده، کانال آن در بیرون از ساختمان نصب می‌شود.

شوتینگ داخلی

استفاده از شوتینگ داخلی در مقایسه با شوتینگ خارجی متداول‌تر است. کانال اصلی این شوتینگ داخلی، کاملا درون ساختمان نصب می‌گردد.
